我公司年產36萬t礦渣粉磨生產線(選用HRM2800S礦渣立磨)控制系統系統采用S7-300，上位機監控軟件是WINCC V6.0，現場控制站組態軟件是STEP7 V5．4。2008年7月8日正式投產，3個月來，經廠家及調試人員多方努力，通過對機械、電氣部分整改和整體立磨參數優化控制，已實現達標和月達產，系統設備運行正常，工藝狀況良好。本文就調試生產經驗進行總結。

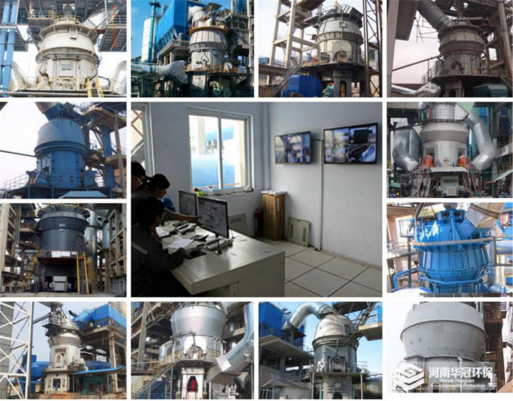

1  HRM立磨的特點及工作原理

    HRM2800S型立式磨是技術性能優異的新型節能烘干兼粉磨設備。其工作原理是：電機驅動減速機帶動磨盤轉動，需粉磨的物料由鎖風喂料設備送入旋轉的磨盤中心，在離心力作用下，物料向磨盤邊移動，進入粉磨輥道。在磨錕液壓力的作用下，物料受到擠壓、研磨和剪切作用而被粉碎。同時，熱風從圍繞磨盤的風環高速均勻向上噴出，粉磨后的物料被風環處的高速氣流吹起，一方面把粒度較粗的物料吹回磨盤重新粉磨，另一面對懸浮物料進行烘干，細粉則由熱風帶入分離器進行分級，合格的細粉隨同氣流出磨，由收塵設備收集下來即為合格成品，不合格的粗粉在分離器葉片作用下重新落至磨盤，與新喂入的物料一起重新粉磨。如此循環，完成粉磨作業全過程。

2  安裝調試過程中出現的問題及解決方法

2．1對PLC控制系統信號的處理

    熱風爐的5個閥門均向中控室輸出4～20 mA模擬信號，因在初設時未考慮熱風爐的參數由中控控制，造成模擬量AI模塊通道不夠。根據現場設備情況，我們采取通過轉換開關在現場柜用模擬量控制，在中控用開關量控制，同樣滿足了生產需要。

2．2 分離器變頻器對溫度壓力信號的影響

    由于所選分離器變頻器的質量原因，即使變頻器至現場電機引線采用屏蔽電纜，仍然對溫度壓力信號影響極大，聯動試車時，只要分離器變頻器運行，各種溫度、壓力信號上下波動至少l0個數，致使立磨連鎖跳停，根本無法正常生產。最后我們改用了ABB變頻器，并避開其它信號電纜線路和控制電纜線路，并采取了屏蔽防護措施，才得以使干擾現象消失。

2．3 主電機稀油站故障引起立磨頻繁跳停

    (1)故障現象。2008年7月16日～l9日，立磨出現頻繁跳停，而跳停后發現中控各種信號正常，且無任何故障報警，立磨的頻繁跳停，嚴重地影響了產品產量和設備的正常運行。

    (2)故障判斷及處理。第一次出現故障后，根據中控反映設備跳停時無故障報警并有備妥信號，我們先對現場控制線路進行詳細排查，又對工程師站PLC程序中影響立磨停機的條件信號進行檢查，都沒有發現什么問題。第二次故障出現后，對磨機硬連鎖的幾個條件進行專人監控，到l9日上午8時20分發現磨機主電機稀油站允許主機啟動信號有瞬時消失，又瞬時恢復現象，最后把故障鎖定在主電機稀油站供油壓力電接點壓力表上。此壓力表為氣封，內部表針?biāo)尚福�正常投料后震�?dòng)加大，表針波動幅度較大，使表針與下限值表針相接觸，發出供油壓力低報警信號，而備用泵反應不過來，造成主機連鎖停車。最后把此表換成油封電接點壓力表后，運行至今故障沒有出現。

2．4  對減速機軸瓦溫度顯示開路的解決

    在調試階段，主機減速機軸瓦溫度一顯示開路，本系統測溫模塊為四線制，經檢查測量熱電阻有一根線斷路，把斷路的這根信號線并接在和它一組的主接線柱上，接上后中控有溫度顯示，但比正常時高2℃左右。

2．5  調試操作時的工藝問題及解決辦法

    在調試操作中如系統出現立磨振動、磨機壓差上升、出磨風溫下降、產品細度不足，可選用表1～表4的解決辦法。

表1  立磨振動的解決辦法

表2  磨機壓差上升的解決辦法

表3  出磨風溫下降的解決辦法

表4  產品細度不足的解決辦法

3  立磨的操作要點

    立式磨是集粉磨、烘干、分級和氣力輸送于一體，各部件之間必須相互協調形成有機的整體，才能充分發揮作用。為了保證系統的正常運行，必須保證喂料量、風壓、風量和風溫的穩定，單個參數的變化會引起其它參數的變化，系統的產量和能耗均受到影響，因此操作時應注意以下幾點。

    (1)磨機喂料量及穩定的料層。料層厚度穩定與否，主要根據磨主電機電流、外排渣料流量值以及磨機的振動值來判斷。在正常情況下，磨內的最佳料層厚度大約為30 mm～60 mm，此時磨機運轉平衡磨音柔和，外循環料量基本保持不變。料層過薄，磨機震動大，壓差變小，主電機電流擺幅增大；料層過厚，磨機電流增加，壓差大，振動增大，吐渣量增加而粉磨效率降低。保持料層厚度是操作控制的重要內容，也是磨機安全運行的前提條件。磨機喂料量的控制幅度，中控操作人員可根據磨機通風量、磨輥壓力、進出口溫度和吐渣量、振動因素、磨輥限位裝置間隙等參數進行操作。

    (2)風量及風溫。該立磨采用負壓操作，其物料輸送、分級、烘干均需大量的熱風。風量首先應能滿足物料的要求，風量過小會造成大量合格細粉不能被及時輸送出去，風量過大不僅造成浪費，還會造成產品跑粗。入磨風溫應≤350℃，出磨風溫(為防止袋收塵器結露)應控制在80～100℃范圍內，若低于70℃，會導致磨物料水分過大，達不到產品要求，還會引起磨內物料層過厚的后果。因此，此時應停止喂料，所以熱風爐要有良好的調節能力，出口溫度過高，會導致選粉機葉片變形或軸承損壞。

    (3)立磨的壓差。立磨壓差一般控制在5000～7000 Pa，壓差的變化主要取決于喂料量的穩定與否，其次是研磨壓力、通風量以及噴水量。

    (4)磨機振動的控制。立磨合理的振動值一般控制在4～12 mm／s以內，產生振動的主要因素有磨盤上料層的薄厚、物料的喂料量及其特性；分離器轉速過高，循環負荷太大；風量太少，成品不能及時送出；磨內噴水量；磨輥壓力、磨機壓差；系統的溫度；磨輥或磨盤的磨損狀況等。

    (5)出磨物料的細度。在生產中，操作人員必須根據化驗室每小時生料細度的測定結果及時調整。細度的調整可以改變研磨壓力、選粉機轉速、喂料量及通風量來控制。一般是通過調整選粉機的轉速來調節出磨物料的細度更為方便有效。

4  結束語

    調試正常后，礦渣水分平均在11％～l3％之間，臺時產量穩定在58 t，磨輥壓力控制在8～9 MPa之間，出磨溫度控制在85～90℃之間，比表面積平均在450 cm/g左右，細度在1.0％以下。
