立式磨機磨輥潤滑

一） 結構特點：

潤滑系統的主要作用是在啟動和操作中對輥腔進行軸承潤滑，在磨輥內保持一定的油壓和油位，起到對輥軸承循環冷卻，同時進行密封保護。

潤滑系統包括油箱，3臺進油泵（從油箱中吸出油液，送到3個磨輥進行潤滑）， 3臺回油泵（進行回油），進油泵和回油泵成對工作維持磨輥油位。油箱裝有兩個加熱器和一個循環泵以使油溫在操作范圍內，循環泵路線上裝有過濾器以清潔油液，在需要的時候，可以通過調節閥控制冷卻水以使油液冷卻。加熱、循環、冷卻基于油箱上的溫度檢測裝置，在現場控制面板上操作。

二）操作：

潤滑系統的操作分為兩個部分：加熱器部分，潤滑部分。

1．加熱部分的操作：?jiǎn)��?dòng)前，加熱器部分沒有報警存在。加熱器啟動信號發出后，兩個加熱元件運行，油箱溫度開始上升。當油箱溫度達到30℃，循環泵開始運行，油液開始循環。當油箱溫度達到53℃，加熱器停止工作，當溫度下降到52℃，加熱器重新啟動。當油箱溫度超過上限（參看5號參數界面），Y01（冷卻水閥門）閥門動作，冷卻水系統開始運行。當溫度下降到下限時，冷卻水系統關閉，Y01閥門停止。油箱溫度低于28℃的，循環油泵將停止。

2．潤滑系統的操作：?jiǎn)��?dòng)前，潤滑系統沒有報警存在。當油箱溫度大于50℃，接到開機指令后，循環泵（如果沒有已經啟動）和3個回油泵（吸出磨輥潤滑油的泵）啟動，延時30秒，進油泵（給磨輥打入潤滑油的泵）啟動。在3個回油路線上，裝有真空壓力傳感器。在回油管上的壓力傳感器在正常情況下控制進油泵（由3號參數界面調節）。如果其中一個真空壓力傳感器高壓持續600秒，出現A1預警，持續1200秒（時間可以在3號參數界面調節），出現A2報警，潤滑系統停機。在每個進油路線上裝有流量傳感器，如果流量低于正常流量的70％（由2號參數界面調節），出現A2報警，潤滑系統停止。操作中，如果油箱溫度低于40℃，出現A2報警，潤滑系統停機。如果油箱溫度達到上限1位（65℃），出現A1預警，如果溫度達到上限2位（67℃），出現A2報警（在1號參數界面中調節），潤滑系統停機。3個回油路線上裝有溫度傳感器，如果其中一個回油溫度大于上限1位（65℃），出現A1預警，溫度大于上限2位（68℃），出現A2報警，潤滑系統停機。

三）操作模式：

一般可以選擇三個不同的操作模式，選定操作模式在現場觸摸屏上進行。

1．中控模式

在這種模式下，設備由中控控制，意味著設備的啟動、停止、調節由中控控制，中控模式是最常用的模式，系統正常狀態時一般啟動后即處于這樣的狀態，當現場測試沒有選中時，系統也自動的回到這個狀態。

2．現場控制模式

在這種模式下，系統由現場控制面板控制，這樣的模式只有在“現場許可”信號存在的情況下才能選中，選中后，LOCAL CONTROL按鈕將有綠光閃動。

3．現場檢修模式

在這種模式下，只能進行設備試機和液壓系統的個別部分試機，這樣的模式只有在“現場許可”信號存在的情況下才能選中，選中后，LOCAL TEST按鈕將有綠光閃動。

選擇模式將在現場觸摸屏頂部菜單條中顯示出來：CC－中控模式；LC－現場控制模式；LT－現場檢修模式。

四）現場觸摸屏控制菜單

從控制菜單可以選擇：現場控制模式－潤滑系統，現場控制模式－加熱器系統，現場測試模式－測試調節閥，中控模式－更換油過濾器。

1．1號控制界面，現場控制模式－潤滑系統

系統處于現場控制模式下，可以在此界面啟動和停止?jié)櫥�系統。系統狀態由各種圖表監控，START鍵上的綠點顯示此程序被選擇。選擇程序：按下開始鍵，只要按鍵高亮，此程序就將一直運行；選擇復位：按下停止鍵。

2．2號控制界面，現場控制－加熱器系統

當系統在現場控制模式下，加熱器可以啟動和停止。系統狀態由各種圖表監控，ON鍵上的綠點顯示此程序被選擇。選擇程序：按下開始鍵，只要按鍵高亮，此程序就將一直運行；選擇復位：按下停止鍵。

3．3號控制界面，現場測試模式－測試調節閥

當系統在現場控制模式下，調節閥Y01可以啟動和停止。系統狀態由各種圖表監控，ON鍵上的綠點顯示此程序被選擇。選擇程序：按下開始鍵，只要按鍵高亮，此程序就將一直運行；選擇復位：按下停止鍵。

4．3號操作界面，現場測試－Y01閥門

當系統處在現場測試模式，在此界面可以啟動Y01閥門。ON鍵上的綠點顯示此程序被選擇。選擇程序：按下開始鍵，只要按鍵高亮，此程序就將一直運行；選擇復位：按下停止鍵。在現場測試模式，報警連鎖和控制限值無效，僅安全連鎖有效�？梢酝ㄟ^前面的界面開停泵、加熱器�，F(xiàn)場測試模式正常是為了不同部位的單獨測試，也可以使用使系統回到初始狀態。循環泵：可以充滿或者放空油箱（參看6號參數界面）。加熱器：當系統油溫達到設定的溫度保護點（70度）加熱器自動停止�；赜捅茫寒�(dāng)油溫超過50度時可以啟動回油泵，4分鐘后回油泵自動關閉。進油泵：當油位超過下限，油溫達到50度以上，對應的回油泵打開時可以啟動喂油泵，進油泵3分鐘后自動停止（防止磨輥溢油）。

5．3號控制界面，更換油過濾器

系統在中控系統模式下，如果循環管道中的過濾器堵塞，可以在此界面停止循環油泵。一小時內必須重新啟動，否則潤滑系統和加熱系統將由于A2報警而跳停。停止過濾器在下面的情況下：過濾器堵塞、潤滑部分在中控模式。如果停機換過濾器，僅可在控制界面啟動。

6．報警列表界面

報警信息分為以下兩個種類：A1，預警；A2，某部分將會停機。

所有在列表中的報警信息在復位后刪除。潤滑系統的報警如下：

A2級：

部分限值可以在參數界面進行調節設定。

A1級報警

五）現場觸摸屏參數界面：

1．1號參數界面－報警限值Ⅰ

可以調整潤滑系統報警最大值。以下數值僅供參考。

回油高溫報警1號限值（A1預警）默認為65度，回油高溫報警2號限值（A2警告）默認為68度。油箱高溫報警1號限值（A1預警）默認為65度，油箱高溫報警2號限值（A2警告）默認為67度。如果輸入的2號限值（開啟冷卻水）小于1號限值，系統顯示錯誤信息：“溫度限值錯誤，輸入新的限值”。

2．2號參數界面－報警限值Ⅱ

此界面調整進油管道中的流量和延時的報警限值。

最小流量：70％，最小流量延時（A2報警）：15秒。

3．3號參數界面－泵的開停限值

此界面調整喂油泵的開停限值。

停止進油壓力，默認－0.45Bar；開始進油壓力，默認－0.25Bar；延時，默認1200分鐘。如果在此設置中進油泵啟動失敗，次數循環A2報警，注意：所有進油泵開停的壓力設置和壓力值有如下關系

（0～1Bar＝4～20mA）

4．4號參數界面－忽略中控系統信號的模式選擇

這個界面可以從中控忽略現場允許信號�，F(xiàn)場允許：忽略信號后，即使在中控沒有現場允許信號的情況下，可以選擇現場測試和現場控制模式。這個工具可以在中控系統沒有安裝時進行系統測試和個體部分測試（可能意為單機和無復合聯動試車）。

在“ENABLE”鍵上有綠點表明程序可以被選擇。選擇程序：按下“允許”按鈕，當按鈕高亮后，程序開始運行。復位選擇：按下“復位”按鈕。電氣柜升壓中所有的選擇項均不能使用

5．5號參數界面－水冷系統

此界面可以調整冷卻水來改變液壓部分的溫度。

冷卻水啟動                   60度

冷卻水關閉                   57度

如果啟動溫度低于關閉溫度，將會出現“錯誤：輸入新的限值”的錯誤信息，需要輸入新的數值。

6．6號參數界面－放空/充滿油箱

系統在現場檢修模式下，可以使用循環泵來充滿和放空油箱。循環泵在開始/停止鍵上開啟。注意：如果開始放空程序，那么油位和油溫安全連鎖將失效。

六）與中控通訊信號：

1．?dāng)?shù)字信號到中控

加熱器備妥（－A01C45）      加熱器備妥＝1，當：A2連鎖滿足；加熱器備妥＝0，當：A2（停機級報警）存在或者處于現場模式。

液壓系統備妥（－A01C41）   部件備妥＝1，當：A2連鎖滿足；部件備妥＝0，當：A2（停機級報警）存在或者處于現場模式。

加熱器開啟（－A01C65）   信號＝1，當加熱器系統啟動（返回信號）

油溫正常（－A01T41）  信號＝1，當油溫在設定范圍內。

潤滑部件啟動（－A01C61）信號＝1，當潤滑系統開始。

潤滑操作正在進行（－A01C69） 信號＝1當：潤滑部件正在進行，回油泵運行超過5分鐘，且油溫在額定范圍（和其他設備連鎖）。

A1報警，沒有預警（－A01U41） 報警信號＝0，當預警存在。

2．中控系統數字信號

現場許可（－A01C39）

現場允許＝1，許可，只能在現場控制面板操作。

加熱器開啟/停止（－A01C35）開啟＝1，關閉＝0

潤滑開始/停止（－A01C31）開始＝1，停止＝0

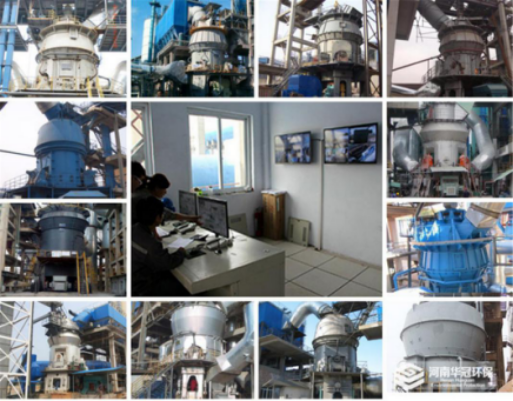

河南華冠環�？萍加邢薰�司專業致力于廢棄物處理、資源再利用、土壤修復，土壤改良劑行業，生產的立式磨機運轉率可提高10%以上，產量提高5%～10%，能耗降低20%左右，產能達到50-3000t/d，更加節能環保。如有需求，可直接咨詢18637113703(微信同號)，華冠環�？萍脊�司為您竭誠服務，隨時歡迎前來參觀!
