水泥廠立式輥磨的選型（二）

3.2 MPS輥磨選型

MPS立式輥磨可以粉磨煤、水泥原料、水泥和渣等，由于所粉磨物料的物理和化學特性不同，斷以在選擇MPS輥磨時要注意下列情況。

3．2．1對物料水分要求一般泥煤、水泥原料、高爐礦渣所含水分比較，不同磨機允許物料的最高水分見表2。當原料水分超過允許值，可在磨前設置預烘干碎裝置。喂料濕度對立式輥磨的生產效率和磨機運轉狀態有一定影響。在相同物料情況下，喂料濕度由7％增加到25％時．，磨機產量下降約20％。

3．2．2易磨性

表2不同磨機物料的最高水分

  物料的易磨性系指其抵抗粉磨能力的難易程度，一般用功指數Wi表示，見表3。

在做物料易磨性測定時，最好選擇非凡公司輥磨試驗法。我國沈陽重型機械廠在引進MPS輥磨制造許可證時也引進了整套MPS32試驗輥磨機，因此沈重也是采用輥磨試驗法來作物料易磨性測定。該MPS32試驗輥磨機主要參數見表4。

采用非凡一沈重立式輥磨粉磨系統進行性能試驗，通常是根據試驗物料的數量確定進行若干個單獨試驗，組成連續進行的試驗系列。在成品試樣的細度試驗時，是在選定試驗時間內所確定的成品率穩定后，即可結束這一單獨試驗。采用多層篩確定產品細度。

表3物料易磨性分類表

取得試驗數據后可確定單位功率消耗：

小時產量Mfr=G／／T×60    (kg/h)  (1)式中：G—3～6min內單個試驗成品量，kg；

T—試驗時間，min。

表4輥磨法試驗輥磨機主要參數

每次單個試驗的功率消耗

式中：Pab—每次單個試驗磨電機輸出功率，kW。

該值可根據所確定的標準曲線轉換。將全部試驗結果繪成細度一功率消耗一成品率關系曲線。根據要求，細度等級、性能參數可由該曲線獲得，最后確定佩和‰。非凡輥磨法所確定易磨性的單位功率消耗WmM(kWh／t)，Mf(g/r)的數據見表5。

3．2．3確定MPS立式輥磨系數

根據實驗輥磨所得到WmMT單位功率消耗值，或根據粉磨同樣物料不同規格立磨所得到WmM值，可在訂貨時確定立磨傳動功率，可按下式計算：

PB=WmMT.mFB

式中：R—生產立磨傳動功率，kW；

WmMT—輥磨單位功率消耗，kWh／t；

 mFb—生產立磨產量，t/h；

同時傳動功率還要考慮與被粉磨物料、粉磨細度系數、粉磨作用力、磨輥數和磨盤速度有關，即：

PB=FMT.FWBF.ZB.VSB (3)式中：FMT一與被粉磨物料和粉磨細度有關的系數；

FWBF一 生產立磨磨輥上粉磨力；

ZB—磨輥數；

VSB一生產立磨磨盤速度。

表5物料易磨性數據表

   從一般動力學可知

這樣變成試驗磨測得的兩個值(WmMT,fMT)同被粉磨物料有關，這兩個值概括了立磨粉磨物料的性質即易磨性。磨輥壓力、磨輥數和磨盤速度是由各制造廠家根據大量經驗數據確定的，不用通過試驗磨試驗來決定。故單位電耗WmMT僅和被粉磨物料的廠MT系數有關，而廠MT系數是借助對被粉磨的人工操作試驗來確定。式5還說明在數量上精確確定立磨參數，僅僅確定單位電耗是不夠的，還與被粉磨物料和粉磨細度系數fMT有關，fMT能夠在很大范圍變化。式5中左邊用來確定實際傳動功率，右邊用來確定立磨幾何尺寸。立磨磨盤傳動電動機功率Ⅳ用下式計算：

 N=1.1WmMT.Mfb   (6)

立磨產量與磨盤直徑的2．5次方成正比。如果嚴格幾何相似，則生產立磨產量：

Mfb=(DSB/DST)25.Mft(t/h)  (7)

式中：DSB—生產立磨磨盤直徑，mm；

DST—MPS32試驗立磨磨盤直徑，320 mm。-

 由式7計算得‰是該生產立磨的額定產量值，由于易磨件磨損，產量會下降到最小值：

 Mfb=0.995mFB

新磨條件較好時，立磨產量最大值：

mFBmax=1．1 mFB

例題：要求選擇與2 500 t／d新型干法窯配套的MPS磨，設生料／熟料=1．65；立磨運轉率O．9。則要求立磨產量：

mFB=2 500×1．65／(24×O．9)=191(t／h)

取原料試樣在試驗輥磨MPS32中試驗得到產品細度：R0.08篩(190目篩)篩余12％～14％時試驗磨產量：mFB=0.467t／h

 單位功率消耗WmWT=7.18KWh/t

 則由公式7可得生產立磨磨盤直徑：

 則要選用沈重購買專利MPS3600或沈重自行開發ML23636立磨，其磨盤直徑3 600 mm，則該立磨實際額定產量：

 mFB =0．467(3 600／320)25 =198．2t/h

則立磨最小和最大產量為

mFB min =O．95×198．2=188．3 t／h

mFB max =1．1×198．2=2．18 t／h    ’

按式6可求得MPS3600磨盤傳動功率N=1.1WmMT

mFB =1．1×7．18×198．2=1 565．4 kW：

可選用1 600kW電動機。

3．2．4．不同易磨性試驗方法測得易磨性數據換算

 如果制造廠沒有MPS32試驗磨，只有①305 mm×305mm試驗球磨機，可按邦德法、史密斯法和天津院法對物料進行試驗，其主要參數見表6。

表6球磨法試驗球磨機主要參數

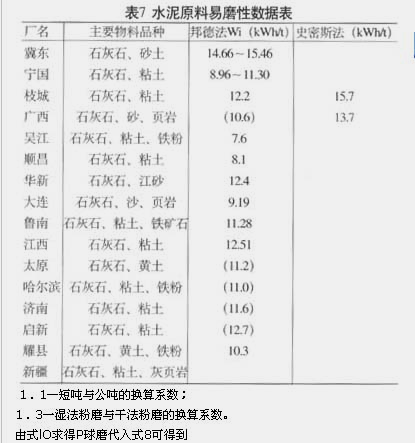

邦德指數可以定量地表明物料粉磨的難易程度，但并非是磨機的實際單位電耗。用邦德法和史密斯法測得的水泥原料易磨性數據見表7。

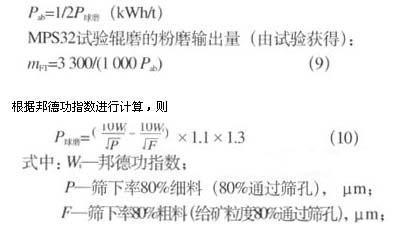

球磨法和輥磨法測得的粉磨功指數可以互相轉換。如果已知球磨機聯軸器端的單位功率消耗P球磨，則可求出MPS立式輥磨的單位功率消耗：

Nb—球磨機單位功率消耗；

GBP—后三次易磨性試驗平均值，g/r

Kd—磨機直徑系數；

K_r—磨機最大給礦粒度系數；

 Rr—粉粹性，Rr=F/P

 P1—產品粒度的篩孔尺寸，u m；

KP—磨機產量細度系數

總之，已知試驗球磨機的邦德指數，可求出球磨機單位功率消耗，從而換算出立式輥磨的單位功率消耗。
