幾種垃圾焚燒爐排的介紹

眾所周知，爐排系統是爐排式垃圾焚燒爐中最核心的部分。它對整體工藝路線、焚燒效果、工程造價、經濟效益等，都起至關重要的作用。為結合工程設計需要，重點掌握垃圾焚燒爐排技術特點，為后續工程設計作技術儲備。本文將簡單介紹幾種爐排的特點。

1 垃圾焚燒爐排的特點

垃圾焚燒爐排主要由往復移動部件組成。垃圾經由給料裝置推送至爐排上，在爐內高溫加熱，使得部分垃圾得以干燥，另經爐排的運動將垃圾往前推送。同時將垃圾層松化，均勻地將燃料（垃圾）逐步經過烘干、著火、燃燒和燃盡等各個階段，使其完全燃燒。

機械爐排式焚燒爐有多種爐排形式，目前應用的主要有逆推型爐排、順推型爐排、滾筒型爐排等；其主要功能都是爐排作往復的機械運動，從而帶動生活垃圾的移動和翻轉。目前國內外主要應用的機械爐排式焚燒爐有德國的馬丁爐排爐技術、日本的日立造船爐排爐技術等，這些技術在其核心的爐排部分有不同的結構形式和特點。

2 國內外垃圾焚燒爐排的技術特點

2.1二段往復式爐排

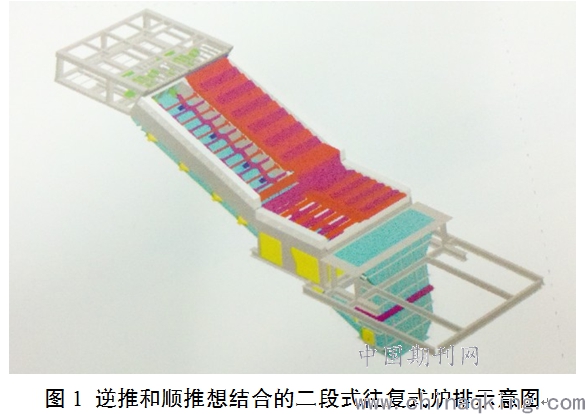

杭鍋已形成150-500t/d的全系列爐排垃圾焚燒爐產品，引入德國馬丁爐爐排技術并其自主研發的二段往復式生活垃圾焚燒爐（爐排爐）是國家“863計劃”課題的核心成果，并榮獲國家發明專利證書、國家環保產品認證證書等多項榮譽。該技術已應用于江蘇太倉垃圾發電廠、宜興垃圾發電廠等項目。二段往復式爐排如圖1所示。

二段式往復式爐排產品的特點有：（1）逆推爐排和順推爐排相結合使垃圾燃燒更可靠、更安全；（2）逆推爐排和順推爐排之間設置臺階，松散垃圾團塊便于充分燃燒；（3）逆推爐排末端設置了料層調節裝置，特別適合焚燒處理物理成分波動較大的生活垃圾；（4）爐排片頭部采用凸臺設計有利于充分破碎垃圾；（5）相對獨立分隔設計的爐排方式。

2.2 VONROLL爐排

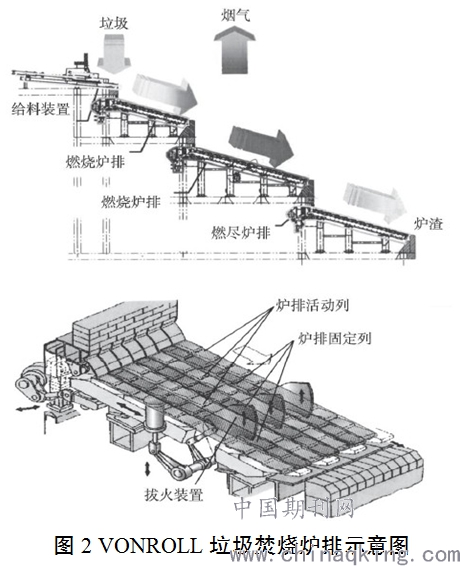

上�？岛愎�司從日立造船引入VONROLL垃圾焚燒爐排技術。VONROLL技術在全世界有四百多個垃圾焚燒廠的業績，每天處理142，848噸垃圾，單爐最大規模達920噸/天（荷蘭）。VONROLL垃圾焚燒爐排如圖2所示。

VONROLL垃圾焚燒爐排主要特點有：（1）針對高水分、高灰分、低熱值的垃圾在燃燒過程中容易結塊的情況，在燃燒爐排的中間位置設置了一組剪切刀，此裝置在垃圾性質惡劣的情況下，能自動投入運行，從而有效地壓碎、切斷、扯碎和破碎塊狀垃圾，改善空氣流通，防治垃圾結塊；（2）干燥爐排與燃燒爐排，燃燒爐排與燃燼爐排之間有近1.3米的落差，垃圾在爐排之間的落差段處跌落時能對結塊的垃圾起到較好的破碎作用，有效改善空氣接觸；（3）各段爐排均有單獨驅動，可單獨調節。

2.3 多級液壓機械式爐排

光大國際公司自主研發了多級液壓機械式生活垃圾焚燒爐排于2012年通過中國環境科學學會組織的環�？萍汲晒�鑒定。這一焚燒爐燃燒系統已在江蘇江陰、鎮江、宿遷等地的垃圾焚燒發電項目中成功應用。

多級液壓機械爐排的主要特點有：（1）爐排底部布置較多肋片，保證高的機械強度和冷卻效果，爐排片側面安裝不銹鋼片，防止漏灰；（2）特有的爐排運動方式，滑動爐排片進行水平往復運動，向前輸送垃圾，翻動爐排片進行上下翻動，將大塊垃圾或焦塊破碎，起到撥火的作用，使垃圾與空氣充分接觸，進而充分燃燒。每個爐排組件的滑動或翻動行程、速度、頻率都可以單獨設置，將燃燒效果控制在最佳狀態；（3）獨特的爐排結構，爐排在垃圾移動方向分為5個單元，包括四個標準單元和一個加長的末端單元組成，第一、第二標準單元組成干燥段，第三、第四標準單元組成燃燒段，加長的末端單元組成燃盡段。各單元都可以獨立調節，可實現垃圾完全燃燒。

2.4 西格斯多級焚燒爐排

西格斯多級焚燒爐排國應用于深圳南山垃圾焚燒發電廠、蘇州垃圾焚燒發電廠、天津貫莊垃圾焚燒發電廠等項目。西格斯風冷多級焚燒爐排如圖3所示。

西格斯風冷多級焚燒爐排由固定式爐條、滑動式爐條和翻動式爐條相互結合而成，并且可以各自單獨控制。西格斯?fàn)t排由相同標準的元件組成，每一個元件包括由剛性梁組成的下層機構(鑄鋼支撐和鋼質爐條)。每件標準爐排有6行爐條，分別布置固定式、水平滑動式和翻動式爐條兩組。下層機構的低層框架直接支撐固定爐條[6]。全部爐條頂層表面形成一個帶21#斜角的爐排傾斜面�；瑒訝t條推動垃圾層向爐排末端運動，而翻動爐條使垃圾變得膨松并充滿空氣。在爐條下面的燃燒風經過幾個冷卻鰭片和位于每片爐條前端的開口槽后離開爐條，并吹過下一爐條的頂部。每一片爐條有燃燒風出口開口槽，從而保證整個爐排表面的空氣分布均勻。

3 結論

3.1生活垃圾焚燒處理符合國家實施可持續發展戰略，是今后我國大中型城市固體廢棄物處理的發展方向。

3.2 與流化床和回轉窯焚燒爐相比，機械爐排焚燒爐以其技術完善可靠、容量大、對垃圾適應性強、運行維護方便等特點，更適合我國垃圾熱值低、含水率高的特點。
