回轉窯托輪缺陷的焊接修復回轉窯托輪缺陷的焊接修復河南華冠環�？萍加邢薰� 回轉窯是水泥生產企業的核心，是最重要的關鍵設備，托輪是回轉窯最重要的組成部件之一，它承載者窯體、耐火材料、物料等的全部重量，其制造質量的好壞，直接影響著回轉窯的利用率，進而影響水泥廠的產量和質量。我公司是專業生產水泥機械和冶金機械回轉窯的設備廠家，下面就回轉窯托輪缺陷的修復情況作一介紹。 各規格回轉窯托輪結構大致相同，有空心和實心兩種結構，材質大多為ZG340～640。 1 在回轉窯托輪制造過程中，由于各種原因，有時經常出現各種鑄造缺陷如裂紋、夾渣、縮松、縮孔等，為了保證產品質量，降低制造成本，需要對缺陷處進行焊接修復處理。 2 補焊方案的選擇 2.1 焊接性分析 ZG340～640鑄鋼件的化學成分及機械性能見表1 表1 ZG340～640的化學成分及機械性能 化學成分(%) 力學性能 C Si Mn S P Ni Cr Cu Mo V σb/Mpa σs/Mpa δ5(%) ψ(%) Akv/J 0.60 0.50 0.90 0.04 0.04 0.30 0.35 0.30 0.2 0.05 640 340 10 18 10 該材料含碳量高，抗裂性差，用常規法焊接，在熔池及其周圍由于溫差極大及溫度突變，極易產生裂紋，達不到質量要求。 2.2 補焊修復用材料 2.2.1 過渡層材料的選擇 為了保證根部焊道熱影響區的補焊質量，考慮焊縫金屬與母材的強度、韌性與補焊層更好地結合，選用A302不銹鋼焊條作為過渡層材料，此焊條具有良好的抗裂和抗氧化性能，可交直流兩用，有良好的操作工藝性能。 2.2.2 補焊材料的選擇 為了保證托輪的使用性能，焊接材料宜選擇等強或弱強高韌性原則，焊補缺陷區的主體材料選用J507堿性低氫型焊條。該焊條直流反接，可進行全位置焊接，具有優良的焊接工藝性能，電弧穩定，飛濺少，易脫渣，其熔敷金屬具有優良的力學性能和抗裂性能，抗低溫沖擊韌性好。 兩種焊條的化學成分和力學性能見表2 表2 熔敷金屬化學成分及力學性能 焊條 化學成分（％） 力學性能 C Mn Si S P Ni Cr Mo σb/Mpa δ5(%) A302 ≤0.15 0.25～0.5 ≤0.90 ≤0.03 ≤0.04 12～14 22～25 ≈0.75 ≥550 ≥25 J507 ≤0.12 ≤1.60 ≤0.75 ≤0.035 ≤0.04 ≥490 ≥22
3 焊接修復工藝 3.1 焊前準備 焊接前用烘干箱對焊條預先烘干，J507焊條烘干350oC，保溫2h，A302焊條烘干250oC，保溫2h，烘干后放在100～150oC恒溫箱中保溫，隨用隨取。在使用時注意保持干燥。 3.2 托輪清理與檢測 在焊接前對缺陷部位先進行清理和探傷，對托輪的缺陷部位進行人工清理，清理后再用煤油進 行清洗，清洗完后經風干處理后進行探傷。 探傷的主要內容是超聲波和磁粉探傷，目的是以證實缺陷被完全清除，超聲波探傷是對托輪的 外表面進行檢測，以檢測其內部的缺陷情況，如有缺陷，清理后處理。磁粉探傷是對托輪所有的內、外表面進行檢查。 3.3 缺陷的處理 如果缺陷從托輪的外表面深入到內表面，則采用單面U形坡口，背部加墊板的形式進行焊接，
圖1 補焊坡口示意圖 開坡口時采用碳弧氣刨，成形后的坡口必須清除所有缺陷，最后用拋光砂輪對坡口表面進行打磨修整，達到施焊條件，特殊情況可采用機械加工方法開出坡口。 3.4 焊接參數的選擇 3.4.1 由于焊件材質為ZG340～640，外形為厚壁大剛度構件，為防止焊接過程中產生缺陷的可能性，在施焊前必須進行預熱，而且焊接過程中對焊接溫度進行嚴格控制，焊接后還需進行熱處理，以消除焊接殘余應力。

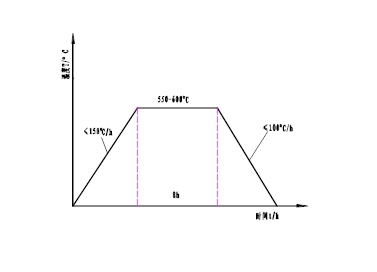

圖2 熱處理工藝曲線 3.4.2 焊接參數 補焊材料采用J507堿性低氫型焊條，堆焊打底采用￠3.2mm不銹鋼A302焊條，焊 接參數見表3。 表3 焊接參數 焊條類型 直徑d/mm 焊接電流I/A 電源類型 極性 A302 ￠3.2 70～130 直流 正 J507 ￠4 90～125 直流 反
4 焊接 焊接前先將缺陷部位全部清理干凈，然后進行缺陷部位的焊接。 4.1 托輪缺陷處的焊接 首先將托輪缺陷處按圖1所示開出坡口，修補托輪外表面的缺陷時應采用立焊位置進行焊接，焊接時用A302焊條進行打底，用J507焊條填平，如缺陷較淺則用A302焊條直接填平；輪轂上的缺陷處理時，將缺陷處于水平位置進行焊接；里孔上的缺陷處理時，將托輪外圓平放在地面上，使缺陷處于最方便操作的位置進行焊接。 用單面U形坡口背部加墊板的方法進行焊接，如缺陷延伸至托輪的外表面則用平焊方法將缺陷填平，托輪外表面處的坡口用立焊方法進行補焊，直至達到焊縫高度要求時為止。 4.2 焊接注意事項 4.2.1 焊接電流盡量選用電流下限，實際操作中取I=90A. 4.2.2 焊接時采用短弧法進行焊接，打底焊及與母材熔合焊時采用窄道不擺條焊法進行焊接，減小熔合比，降低焊縫中含碳量，減小裂紋傾向，收弧時要注意填滿弧坑。 4.2.3 需進行焊后加工的焊接表面及側面焊道處留有3～5mm加工余量，坡口邊緣處焊縫與外表面必須平滑過渡，不許有表面缺陷。 4.2.4 焊接時每層焊縫的高度不宜過大，以不超過3mm為宜。 5 質量檢查 焊接過程中，每焊完一道后要清渣及錘擊，用10倍放大鏡進行觀察，及時發現缺陷并清理。 焊后對焊縫進行超聲波檢查，要求無裂紋。 6 焊后加工 如果補焊面在托輪內、外表面且補焊面積較大，焊后熱處理后，還要對加工面進行加工，加工時 找正要合理、精確，由于焊縫硬度較高，所以在加工時要注意控制進刀量以防刀具損壞，如在加工過程中發現個別區域焊縫加工余量不夠，可進行再次焊補，補焊的要求與初次補焊相同，補焊完后再進行加工。 7 結論 采用上述焊補工藝，成功地對多個有缺陷的托輪進行了修復，取得了良好的效果，沒有因為缺陷 修復問題影響托輪的使用，不但為公司節省了大量的原材料費用，又保證了產品質量。
