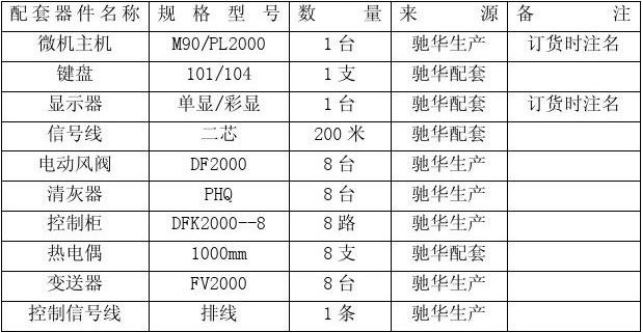

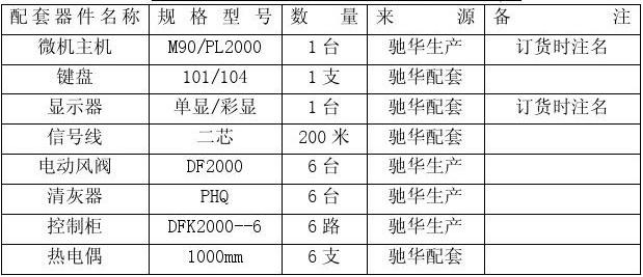

立窯偏火原因分析立窯偏火原因分析 立窯偏火 立窯偏火微機控制系統 (最新一代偏火平衡系統) 在我國水泥生產中，立窯生產將在相當長的時間內仍占主流，這不僅是因?yàn)榱⒏G水泥生產具有一次性投資低、操作簡單方便等優點，更重要的是：受傳統觀念的影響，立窯生產還有很多的潛力未能充分發揮出來（據全國立窯前途研討會）。用機立窯完全可以生產出625#水泥（山東臨淄），4萬4的立窯完全可以生產出10萬噸的產量（河南華冠環�？萍�）。 如此讓人驕傲的成績，是與多年來，國內有關科研設計和水泥企業的廣大科技工作者，圍繞提高熟料質量、熟料產量、降低能耗等方面做出了大量工作是分不開的。在實際應用復合礦化劑煅燒水泥熟料、預加水成球、擴徑并外涂保溫涂料等窯體綜合改造、偏火平衡、機立窯微機控制閉門操作等立窯煅燒方面的節能新技術、新工藝、新設備的過程中取得了良好的經濟效益和社會效益。 在全國水泥建材行業趨向低谷的時候，眼光超前的水泥企業也在節能降耗、提高產量質量上尋求新的出路，總結出了許多切實可行的新工藝。 早在1995年，我公司看準立窯前途，主攻立窯煅燒控制中的弱點、難點，針對預加水成球、偏火平衡等老工藝設計成新工藝、新裝備。我公司研究所的科研人員，結合我國水泥實際工藝和水泥職工素質，研究出一套適合國情的完全實用、可行可靠的新的自動控制設備，為實現真正的閉門操作打下了堅實的基礎。 一、概述 二、偏火控制理論 三、部分客戶應用效果 四、系統基本配套表 五、主要技術指標 六、訂貨注意事項及售后服務 七、微機操作說明 附安裝工藝圖及需方自備法蘭尺寸
一、 概述 在現今的水泥立窯燒成過程中，立窯底火的平衡情況和穩定程度已經成了保證熟料質量、提高熟料產量、降低能耗和勞動強度的主要因素。在立窯煅燒過程中，由于窯型、料球成份、含煤量、主風通風偏移、煉邊等諸多因素，引起底火偏斜，輕則增加了操作工的勞動量 大幅度降低了熟料的產量，重則影響了熟料的質量，甚至誘發噴窯事故的發生。因此，國家建材局把此項技術列入“立窯生產線綜合節能技術改造的十四項”之一。 在以往沒有理想的偏火平衡全自動控制系統的情況下，必須要操作工及時處理，常用的是壓火、插釬、手動開關腰風閥門等方法。但從窯面發現偏了火再調整已為時過晚，這時即使是通過打開腰風閥、插釬壓火等多種并舉的方法也短時間內無濟于事，少則半個班，多則一兩個班才能把火調上來，而此時，有可能其它地方又偏了，于是再糾正其它地方，如此周而復始，工人費了不少力，卻耽誤了立窯的投料、煅燒時間，從而嚴重影響了熟料的產量、質量和能耗。 〖有客戶有可能插一言：“你在說啥，我的窯就不偏。”我看不可能，難道你能保證連10℃的偏差都沒有嗎？假如這樣的話，我給你調整到偏5℃就調，豈不更平衡？這不是笑話�！� 可能有的廠家已經安裝了儀表指示和微機控制，但頻繁開關閥門且閥門可靠性不高，開關閥門不及時，只起到了輕微的效果，甚至多數起到了截然相反的作用。 新型偏火平衡系統，經過五六年的發展，已經成熟，僅在鄂西北地區就有幾十臺套正在運行，否定了“偏火平衡全自動用不成”的普遍看法。 新型偏火平衡系統，力求把偏火控制范圍值設定在5—20℃左右，這么小的控制范圍在全國還是第一家；達到的效果是：“快速檢測、快速反應、及時調節、效果明顯”，一有偏的趨勢就調，一調就管用。具有調整偏火速度快（平常1—2個小時就能結束）、不用人工干預的顯著特點，把立窯偏火時減風、壓料、停料、插釬的時間全部用在了加料、加風上，充分發揮了立窯的內在潛力，使產量、質量得到了大幅度的提高，又因通風好，降低了煤耗和電耗，其經濟效益是相當可觀的。 二、 偏火控制理論 立窯煅燒，采用風機從立窯底部強制送風，有諸多因素： 1. ． 由于受窯型等的固有影響，在煅燒卸料過程中熟料在窯中偏斜。 2. ． 配料配比不穩定。 3. ． 底部主風通風吹偏。 4. ． 不同程度的煉邊。 5. ． 料球的原因： a. 、料球大小不均勻 b. 、料球與料球的水分不均勻 c. 、同一個料球內部分水分不均勻 d. 、料球與料球的強度不均勻 e. 、同一個料球內部強度不均勻等 以上種種都有可能引起煅燒中煅燒帶不同程度的燒偏，這就是平常所說的偏火。 一旦發生偏火，物料不能完全燒透，空隙率減小，通風阻力加大，甚至造成“通風不良→燒結不良→通風更加不良→燒結惡化→通風跑偏→壓火插釬→減風壓煤 ”的惡性循環。如不及時控制，對窯面操作工的操作難度將越來越大，甚至誘發噴窯。 煅燒帶的燒偏，反映在煅燒帶底部，就是底火偏了。根據這一理論，馳華科技偏火平衡系統采用檢測煅燒帶下部，控制煅燒帶底部的辦法，在檢測儀器、檢測手段、控制儀器、執行機器上以及微機軟、硬件等全面更新設計，得到了預期的理想效果。 三、 部分客戶應用效果 1. ． 熟料產量：提高0.5—2T/h 2. ． 標號：提高1—2Mpa 3. ． 煤耗：降低3—8kg/T（部分水泥廠已憑微機所顯底火溫度控制加煤量） 4. ． 電耗：降低1.5--2°/T（風機電流能下降20—50A） 5. ． 勞動強度：可減輕1—2人 四、 系統基本配套表 —8型（八路偏火平衡系統）
1． 微機部分有普及型（單顯/彩顯）、工控機等（請訂貨時說明），具有通訊接 口，可與上位機或其他控制部分和控制點組成網絡監控系統。 2． 模擬圖、數字、文字混合顯示，直觀明了；操作漢字菜單提示，操作極為簡單， 無畫蛇添足之處。 3． 各路溫度的平均值同一屏幕模擬、數字顯示，便于宏觀掌握煅燒速度，并可作 為化驗室配煤的參考依據。 4． 全部漢字顯示、支持漢字打印。 5． 兩種運行方式： （1）微機全自動運行調整。 （2）微機顯示溫度，手動人工調整。 6． 兩種手動方式： （1）控制柜“硬手動”。 （2）鍵盤“軟手動”。 7． 適合各種規格的立窯，路數任意設定（一般為6路或8路）。 8． 微機聲光提示循環檢測的路號。 9． 每次最多打開閥門的路數可在微機鍵盤上確定。 10．控制柜包括6或8臺獨立的DFK2000型控制器，可以自由組合、獨立控制、聲 光提示、聲光報警等功能。 11．閥門采用申請專利的新式低DF2000型電動閥門，結構新穎，具有不卡閥、高 可靠、12V低壓無危險、不動作不耗電等優點。 12．采用加長專用熱電偶，適合新式或擴徑壁厚立窯，耐高溫、耐氧化。 13．采用新式FV2000型溫度信號變送器，能承受惡劣環境的考驗；不用熱電偶補 償導線，避免因補償導線的失效而造成的溫度失真。 六、訂貨注意事項及售后服務 1． 訂貨方式： ） 傳真訂貨： 應客戶方要求，由我方傳去合同表格，客戶方認可后蓋章并傳回。 ） 去客戶方訂貨： 應客戶方要求，由我方派專職業務人員去客戶方洽談。 ） 客戶方來訂貨： 客戶直接來我公司洽談，謹防假冒。 ． 售后服務： ） 服務內容： 憑合同享受一年的免費維修，終生維修，終生提供配件。
2） 服務方式： 赴客戶方進行維修，或寄、送馳華公司或駐地辦事處進行維修或調換。 七、微機操作說明 1． 偏火平衡系統微機工作原理 該系統用于立窯偏火平衡溫度控制，最多可控制八個風閥，用戶可根據窯的大小和風機風壓自由設定，同時最多打開的風閥個數，以控制上下限溫度。 當計算機處于自動控制狀態時，自動隨時檢測各個點的溫度，當某個（或幾個）點的溫度高于平均溫度的上限時，該點風閥打開，等溫度降下來以后，可能其它點的溫度會有升高，此時溫度低的點的風閥關閉，溫度高的打開。如此依次循環，周而復始。 2． 顯示畫面部分參數介紹 （1） 模擬：該路溫度采集輸入微機后所反映出的數字量，范圍是0—4095。 （2） K值：溫度信號模擬量與實際溫度之間的轉換參數，K值=模擬量的變化 ÷標定溫度值（其中，模擬變化量=標定溫度值下的模擬量-零點；標定 溫度值=把熱電偶插入開水煮5分鐘后用化驗室溫度計所測得的實際溫 度）。 （3） 零點：常溫下熱電偶經FV2000溫度變送器送來的模擬量值，一般為“0”。 （4） 參數：當前該路風閥所檢測的實際溫度。 （5） 狀態：風閥當前狀態顯示。 3．鍵盤操作功能介紹 （1） CTRL F1鍵：為偏火手動、自動切換鍵。 （2） F2校時鍵：按F2時，時間顯示欄出現“*”號，按左右“←→”移位鍵移 “*”到指定位置，按上下鍵“↑↓”進行±1操作，修改完畢后按Esc退出。 （3） F3參數修改鍵：按此鍵時，顯示屏左上方顯示一紅色光標，移動光標到相 應位置，按回車鍵，原來的數據消失，光標后移，將需要的數據輸入并按Esc退出即可自動存盤。（如果輸入滿位數后光標自動回到該項數據前，如果沒有輸入滿位可用回車鍵確認該項數據修改完畢，再按Esc退出）。 （4） F8趨勢曲線圖查詢鍵：按此鍵查詢趨勢曲線，按Esc退出返回至主運行頁 面。 （5） CTRL F3鍵：設定同一時間可以打開閥門的最多個數，按Esc退出設定狀態。 4． 微機輸入、輸出接口說明 （1） A/D輸入板： --16路對應1-16路輸入模擬信號，范圍0-5V；18-19及33-37 腳為輸入信號公共地。 （2） D/A輸出板： --19腳對應1-16路輸出信號，范圍0-5V；1-3和20-21腳為輸出信號公共地。 附安裝工藝圖及需方自備法蘭尺寸
河南華冠環保科技有限公司在國內有50余條大大小小活性石灰生產線回轉窯生產線業績，處理量有50-1000噸每天產能，回轉窯規格從φ1.6---φ4.8米，長度32米--68米的。在國內安鋼、舞鋼、日照鋼鐵、唐山、邯鄲、成都、有大量成功案例，可技術轉讓，可出售設備，產品。 河南華冠環�？萍加邢薰�專業致力于環保、資源再利用、氧化鈣及氧化鈣深加工、氫氧化鈣、輕質碳酸鈣生產的回轉窯運轉率可提高10%以上，產量提高30%，能耗降低20%左右，產能達到50-1000t/d，更加節能環保。如有需求，可直接咨詢18637113703(微信同號)，華冠環�？萍脊緸槟哒\服務，隨時歡迎前來參觀!
