|
大型立窯煅燒大型立窯煅燒 大型立窯煅燒 近幾年來，我國立窯煅燒取得了重大的技術(shù)突破，有效的降低立窯的高徑比，改進了立窯卸料篦子結(jié)構(gòu)、風的分布和配料方案等。加快了石灰燒成速度，改善了立窯煅燒的均勻性，提高了石灰質(zhì)量，降低了能源消耗。成功開發(fā)了φ3.5m、φ3.8m、φ4m、φ4.2m、φ4.5m 、φ5.0m大型規(guī)格立窯。立窯的技術(shù)經(jīng)濟指標取得了全面的突破，石灰28天抗壓強度達到55MPa，石灰熱降至850Kcal/kg ，水泥綜合電耗降至30kWh/t以下，勞動生產(chǎn)力超過2000t/人?年，特別適合傳統(tǒng)立窯綜合改造。僅河南華冠環(huán)�？萍�2012年就推出φ3.6m、φ4.0m、φ4.2m系列大型立窯26臺，得到了市場的廣泛認可，窯越大越好燒，這是他們共同的寫照。但是隨著窯徑的大型化，相對易偏火等不正常窯況的發(fā)生從而影響立窯的產(chǎn)量。因此，大型立窯應(yīng)注意幾點： 1、工藝的配套 風機的配置：立窯石灰一般每生產(chǎn)1噸需要消耗20-25立方米的空氣量入窯，風量還要有10-15%的富余值，根據(jù)這樣的風量要求來配置風機較合理，大型立窯選用羅茨風機較好，若海拔較高的地區(qū)風機應(yīng)選稍為偏大的、入窯風管應(yīng)與窯面的煙囪出風管呈“+”字形，位置不應(yīng)在同一方向上，這樣相對來說不易出現(xiàn)不正常窯況。

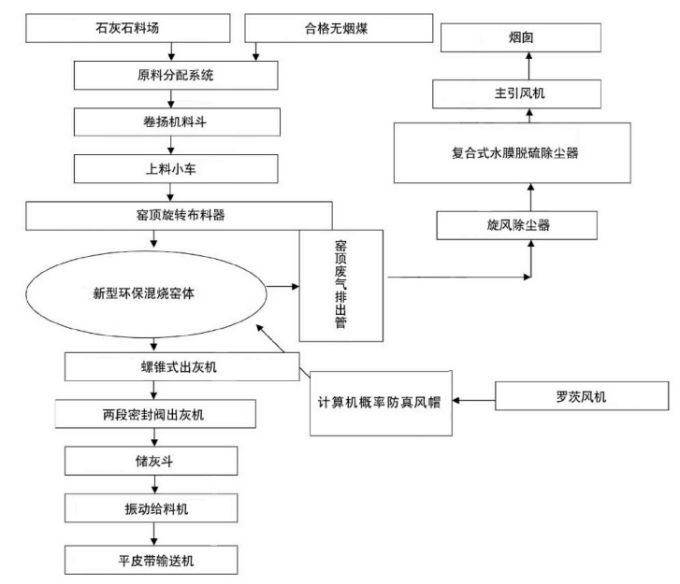

窯型結(jié)構(gòu)的選擇，大型立窯窯體保溫是關(guān)鍵，若邊部散熱過多，更進一步加大邊部與中部的溫度差，易發(fā)生漏生、塌邊等現(xiàn)象。我們要求高溫帶的窯筒體外表面溫度不大于環(huán)境溫度10度。為了加強中部通風，卸料部分應(yīng)采取下料平穩(wěn)，通風面積大的雙曲面組合盤塔，新型導風鐵磚，窯型結(jié)構(gòu)采用兩級倒喇叭口，新型的導風來復線砌筑方法。根據(jù)料球的收縮率，計算合理的喇叭口角度和高度，以及增加底火自動平衡自動控制系統(tǒng)。 工藝流程
2、原燃材料的均化，生料成分的穩(wěn)定 立窯企業(yè)應(yīng)重視原材料的進廠質(zhì)量控制，作為質(zhì)量管理的第一關(guān)，堅決杜絕不合格的原材料入庫，另外應(yīng)加大原材料的貯量，這樣有利于預均化和多點入庫，在原料庫應(yīng)考慮多點下料搭配，加強入窯石灰石的穩(wěn)定，提高生料成分的合格率，為立窯煅燒創(chuàng)造條件。 3、合理的配料方案 同樣的原料，配料方案的不同，會給立窯煅燒帶來很大的影響。關(guān)鍵是怎么來選擇適合本廠的方案，從而生產(chǎn)出優(yōu)質(zhì)高產(chǎn)的石灰。從物理檢驗強度方法的結(jié)果來看，應(yīng)該是硅率n 值越高，后期強度增進率越大，鋁率P值越高，早期強度越高。這就是旋窯生料后期強度為什么比立窯生料后期強增進率高的原因。因此，我認為立窯的配料方案應(yīng)向高硅靠近。至于達到什么程度，每個廠必須根據(jù)自身條件來取舍。高飽和、高鋁率相對生料的易燃性較差，應(yīng)用礦化劑，利用各種廢渣代替，包括控制生料細度0.2mm篩余小于0.5%等來改善生料的易燒性，從而達到好的效果，生料易燒性系數(shù) CaO-1.87SiO2-1.65AlO3-0.35Fe2O3 2.25F2O3 3Al2O3 (同時要考慮SO3、MgO、堿)應(yīng)控制在0.5-0.6%，最好是0.51-0.58%之間。當然原材料的熔點低，易分解，可以適當把易燒性系數(shù)提高點，這樣對強度有好處。在確定配方的同時，要考慮底火的承受能力，一般S/A=3.0-3.5時，底火層能較好地保持燒結(jié)料球間的空隙，燒出的石灰呈葡萄串狀，立窯通風好，石灰燒成較快。S/A值過大，燒成液相少，物料易燒性差，需要的燒成溫度高、時間長，立窯產(chǎn)量低;S/A值過小，液相較多，物料荷重軟化溫度降低，高溫不易結(jié)大塊，窯內(nèi)通風惡化，易于形成不正常窯況，煅燒操作困難，配方的選擇還要考慮窯工的操作技術(shù)等。 4、提高成球質(zhì)量 在保證入窯料球中φ5-7mm的占有90%以上，嚴禁泥團和干粉入窯，完全實施小料球煅燒，這樣又有幾大好處：小料球的阻力大，加強邊風向中部流通;小料球的比表面積大，料球與料球之間的接觸面增大，熱傳遞比較快，易節(jié)煤;料球直徑小，料球內(nèi)外的溫差相對較小，不易炸球;小料球煅燒完全，反應(yīng)充分，易燒透，石灰質(zhì)量好;小料球可以實現(xiàn)快燒快卸，產(chǎn)量高。料球的強度不能太硬，太硬了料球的空隙小易炸球，若軟了也不行，料球在窯內(nèi)是自然堆積而成，太軟了易變形，濕料層板結(jié)，對通風的均勻性不利。 5、正確的煅燒操作方法 立窯操作技術(shù)及配料方案的要求，都需要窯工連續(xù)暗火或淺火操作，都講究一個連續(xù)性。操作中始終連續(xù)穩(wěn)定均衡進行加料、卸料、用風并能根據(jù)窯內(nèi)的燒成情況，適時適量的調(diào)節(jié)。根據(jù)“防止間歇大變動”的原則調(diào)整加卸料量，使立窯操作過程中處于微調(diào)、受控狀態(tài)，連續(xù)煅燒有幾大優(yōu)點：有利于減少F、S揮發(fā)，充分發(fā)揮礦化劑的作用;有利于實現(xiàn)大風強火煅燒，使高溫物料的熱力集中，提高燒成反應(yīng)能力，減少欠燒物料;加強物料的冷卻效果，降低出窯邊料溫度和fCaO的含量;應(yīng)維持底火的厚度、高度和溫度在可控范圍。加料時要壓邊部、淌二肋、淺中間，把窯面控制成“V”型窯面。用小料球靜態(tài)阻力大的特點鎖定邊風， 使邊風受阻折向中心，增強中部通風，加大壓邊的布料方法，使稍大的球滾向中間，大球之間的空隙較大，也加強了中部通風，在正常情況下，操作工要每20-30分鐘沿窯壁松邊一次，并且松邊要徹底，以便破壞邊部物料與窯壁接觸時間過長產(chǎn)生的粘結(jié)。同時為上火慢處改善通風環(huán)境，勤處理風洞、呲火，為連續(xù)煅燒操作創(chuàng)造有利的條件。卸料操作必須依據(jù)上火速度，確定適合的卸料速度，保持卸料穩(wěn)定均衡，使底火位置始終處于動態(tài)平衡之中。嚴禁快卸、慢卸、停卸和間隙卸料，要求窯工樹立“有風就有火，又風就有產(chǎn)量”的思想，努力提高全風率，堅持合理用風，堅持用大風，要做到“底火層不吹破，濕料層不吹翻”就能夠優(yōu)質(zhì)高產(chǎn)低消耗，杜絕盲目用大風或小風養(yǎng)火等現(xiàn)象。 6、加強企業(yè)的內(nèi)部管理 石灰企業(yè)是連續(xù)不間斷的生產(chǎn)，要充分發(fā)揮人工的積極性和主動性。特別是立窯操作這一工序，工人的情緒和思想就能夠左右出窯石灰的產(chǎn)量、質(zhì)量。我認為應(yīng)加強企業(yè)的內(nèi)部管理，特別是企業(yè)的現(xiàn)場管理，向管理要效益。 以上幾點就是筆者對大型機立窯的一些認識，立窯發(fā)展到今天，可以說立窯大型化技術(shù)已經(jīng)成熟，關(guān)鍵是各種技術(shù)手段跟上，再加上有效的管理，大型立窯完全能生產(chǎn)出優(yōu)質(zhì)、高產(chǎn)、低消耗的石灰。
產(chǎn)品規(guī)格型號及產(chǎn)量
河南華冠環(huán)�？萍加邢薰�在國內(nèi)有70余條大大小小活性石灰生產(chǎn)線立窯、回轉(zhuǎn)窯生產(chǎn)線業(yè)績，處理量有50-1000噸每天產(chǎn)能，機械立窯規(guī)格從φ1.6---φ7.2米，高度32米--46米的。在國內(nèi)安鋼、舞鋼、日照鋼鐵、唐山、邯鄲、成都、有大量成功案例，可技術(shù)轉(zhuǎn)讓，可出售設(shè)備，產(chǎn)品。 河南華冠環(huán)�？萍加邢薰�專業(yè)致力于環(huán)保、資源再利用、氧化鈣及氧化鈣深加工、氫氧化鈣、輕質(zhì)碳酸鈣生產(chǎn)的回轉(zhuǎn)窯運轉(zhuǎn)率可提高10%以上，產(chǎn)量提高30%，能耗降低20%左右，產(chǎn)能達到50-1000t/d，更加節(jié)能環(huán)保。如有需求，可直接咨詢18637113703(微信同號)，華冠環(huán)�？萍脊緸槟哒\服務(wù)，隨時歡迎前來參觀!
專業(yè)售后服務(wù)！
|
