|
金屬鎂精煉工藝規(guī)程金屬鎂精煉工藝規(guī)程 金屬鎂精煉工藝規(guī)程金屬鎂精煉生產(chǎn)工藝規(guī)程與檢驗(yàn) 金屬鎂精煉生產(chǎn)工藝規(guī)程與檢驗(yàn) 生產(chǎn)工藝是指導(dǎo)生產(chǎn)活動(dòng)的重要依據(jù),是生產(chǎn)過程中必須遵守和執(zhí)行的規(guī)章要求,根據(jù)公司實(shí)際情況,制定如下規(guī)程: 白云石煅燒工藝規(guī)程:回轉(zhuǎn)窯是煅燒的主要設(shè)備,焦?fàn)t煤氣是主要燃料。 1、主要指標(biāo)要求:白云石:Mgo含量21.5% 粒度:2cm——4cm 煤 氣:壓力不低于800pa 流量:下低于900 cm3/小時(shí) 風(fēng) 壓:壓力不低于1000Pa 2、回轉(zhuǎn)窯溫度與轉(zhuǎn)速調(diào)節(jié)控制要求:2.1生產(chǎn)過程中出現(xiàn)煤氣壓力波動(dòng)時(shí),根據(jù)實(shí)際情況調(diào)節(jié)煤氣與風(fēng)的配比； 2.2根據(jù)煅白的質(zhì)量要求和窯內(nèi)溫度調(diào)節(jié)回轉(zhuǎn)窯轉(zhuǎn)速,出現(xiàn)過燒時(shí)要 提高轉(zhuǎn)速,出現(xiàn)欠燒時(shí)要減慢轉(zhuǎn)速。 2.3噴煤必須根據(jù)窯內(nèi)溫度進(jìn)行,并且必須要在煅白到迭窯出口后實(shí)施,嚴(yán)禁無料噴煤。 3、煅白質(zhì)量的撿驗(yàn)要求:3.1化驗(yàn)檢驗(yàn) 標(biāo)準(zhǔn)指標(biāo):含 量:Mgo≥38% 活性度:29——33% 灼 減:＜0.5% 化驗(yàn)頻次:24小時(shí)隨時(shí)抽檢 取樣要求：隨意取樣 驗(yàn)結(jié)果處理: (1)及時(shí)反饋到工仵崗位,以便及時(shí)調(diào)整。 (2)定時(shí)向主管部門和技質(zhì)部報(bào)告。 (3)填寫化驗(yàn)報(bào)告單。 3.2操作工自檢: 看:觀察高溫區(qū)溫度與燒料情況,煅白發(fā)光呈透明狀,合格。 砸:輕擊斷面整齊,且顏色雪白,無生核,合格。 泡:用清水泡后炸開,里白色,無顆粒和核心,合格。 4、不合格晶處理要求:發(fā)現(xiàn)生料或過燒料時(shí),作為廢料及時(shí)徹底處理, 并做記錄。5、回轉(zhuǎn)窯檢修后或停窯后重新啟動(dòng)后煅燒的要求:顏色:黃白色 溫度:1100度 轉(zhuǎn)速:200 ——400轉(zhuǎn)/小時(shí) 6、對(duì)設(shè)備與人員的基本要求:6.1每小時(shí)對(duì)設(shè)備進(jìn)行一次檢查。 6.2每小時(shí)對(duì)各種監(jiān)測(cè)儀表進(jìn)行一次記錄。 6.3定期對(duì)設(shè)備進(jìn)行保養(yǎng)，每月對(duì)回轉(zhuǎn)窯托輪加一次黃油。 6.4上崗人員必須經(jīng)過現(xiàn)場(chǎng)實(shí)際操作培訓(xùn),培訓(xùn)時(shí)間不少于7天。 6.5每年對(duì)上崗員工進(jìn)行―次培訓(xùn),培訓(xùn)時(shí)間不少于3天。 壓球工藝規(guī)程: 指標(biāo)要求: 煅白含量:含 量:Mgo≥38% 活性度:29 --33% 灼 減:＜0.5% 硅 鐵:Si≥75% 粒度:1——2cm3 螢 石:CaF含量≥8O% 粒度：1——2cm3 配料標(biāo)準(zhǔn)比例: 煅 白:100Kg 硅 鐵:16.5Kg 螢 石:1.5Kg 注:配料比例必須由技質(zhì)部發(fā)出指令后執(zhí)行。 球磨指標(biāo):細(xì)度≥100目不少于80%以上。 壓球指標(biāo):油壓泵壓力8——12MPa 球團(tuán)含硅量:13.6% 球團(tuán)含粉率:＜2% 球團(tuán)質(zhì)量檢驗(yàn): .1化驗(yàn):含硅量、細(xì)度(抽樣化驗(yàn)) 取樣要求:在料車容器內(nèi)分布取樣。 化驗(yàn)結(jié)果: （1）及時(shí)反饋到工作崗位,以便及時(shí)調(diào)整。 (2)定時(shí)向主管部門和技質(zhì)部報(bào)告。 (3)填寫化驗(yàn)報(bào)告單。 5.2操作工自檢:球團(tuán)在2m高自動(dòng)落地,碎成3——5塊基本合格。合格品的處理:重新球磨、壓球、檢驗(yàn),并做記錄。 還原生產(chǎn)粗鎂工藝規(guī)程: 還原爐裝料控制標(biāo)準(zhǔn): 裝出爐時(shí)間:2小時(shí)/次 真空還原周期:10小/次 還原罐規(guī)格:￠ss9×2.75,￠37O×2.75 裝料量:￠339 140±2Kg/支 不 6 ￠370 170±2Kg/支 爐前操作要求: (l)推入罐內(nèi)料密度均勻,不得太緊或太松。 (2)防止裝料太滿或不足,一般罐內(nèi)料離罐口2OOmm,是檔火板放置的位置。 (3)檔火板必須放正放穩(wěn),結(jié)晶罐推入本套內(nèi)必須到位,用石綿繩扎嚴(yán),收集器放正放穩(wěn),嚴(yán)禁用灰面塞縫。 （4）還原扒渣必須扒干凈。 （5）壓鎂后,結(jié)晶罐、收集器必須清娌干凈,校正校圓。 （6）裝料時(shí)地面廢渣清除后再進(jìn)行裝料,嚴(yán)禁灑水。 （7）粗鎂嚴(yán)禁澆水受潮,壓出后放入專用車內(nèi)。 （8）做好生產(chǎn)記錄。 真空度標(biāo)準(zhǔn): 機(jī)械泵:10-5Pa 射流泵:15——10Pa 操作要求:(l)裝料完畢后,立即起動(dòng)真空系統(tǒng),按設(shè)備操作規(guī)程執(zhí)行。 (2)隨時(shí)監(jiān)測(cè)真空度,每小時(shí)記錄一次，記入真空記錄表。 (3)隨時(shí)檢查還原罐口密封情況，發(fā)現(xiàn)漏氣或發(fā)現(xiàn)還原罐損壞漏氣，要馬上停泵處理，處理辦法罐口泄漏更換密封圈，還原罐損壞要盲嚴(yán)真空管道。 還原爐溫度與控制要求 裝料溫度:1170度 真空還原溫度:1200±10度 操作要求:⑴每臺(tái)爐上的每個(gè)測(cè)溫區(qū)之間溫度偏差不得低于10度。 (2)每個(gè)燒嘴火煸大小必須根據(jù)爐內(nèi)溫度均勻要求進(jìn)行調(diào)節(jié)。 (3)裝料溫度下降后必須在2小時(shí)內(nèi)回升到溫度指標(biāo)要求范圍。 (4)隨時(shí)對(duì)燒嘴和溫度進(jìn)行檢查,每小時(shí)記錄一次,記入溫度記錄表。 (5)如果煤氣出現(xiàn)波動(dòng),要及時(shí)調(diào)查煤氣與風(fēng)的配比。 (6)其它操作按照操作規(guī)程作業(yè)。

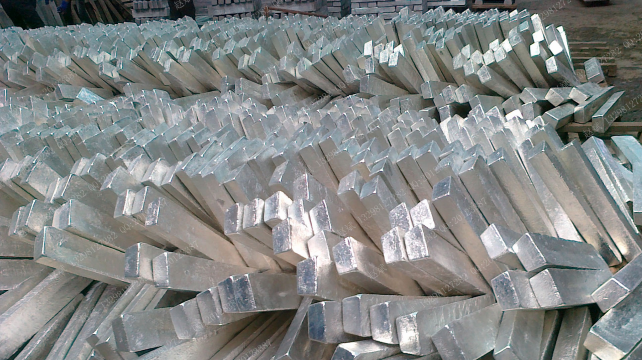

精煉粗鎂工藝規(guī)程1、國(guó)家標(biāo)準(zhǔn):一級(jí)鎂錠:含鎂99.95% 二級(jí)鎂錠:含鎂99.9% 三級(jí)鎂錠:含鎂99.85%

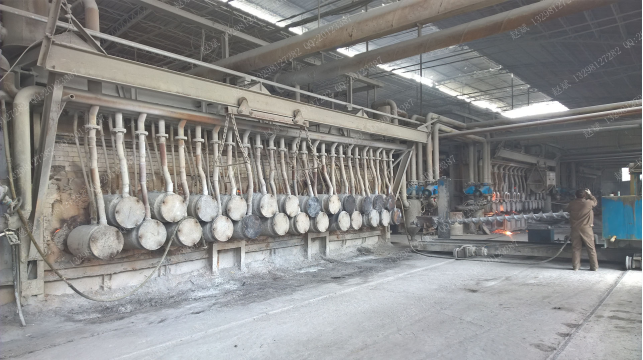

2操作要求:2.1粗鎂分類: 2.1.1將還原車間生產(chǎn)的粗鎂,按質(zhì)量好壞嚴(yán)格區(qū)分,結(jié)晶好、雜質(zhì)含量 少的筒鎂歸為一類。 2.1.2將碎鎂、小塊鎂、結(jié)晶發(fā)黑發(fā)黃以及帶燃燒的筒鎂歸為一類, 分別進(jìn)行粗鎂精煉工作。 2.2精煉鍋的處理: 勺過鎂錠的精煉鍋底部,存在大量的廢熔劑,以及精煉過程中煉去的雜質(zhì),所以,在重新使用以前必須將鍋內(nèi)的雜物進(jìn)行清渣處理,要求: 2.2.1鍋口周圍所撒落的熔劑粉、螢石粉等雜特全部清理干凈。 2.2.2鍋壁四周用鐵鏟將附著在上面的氧化鎂、殘熔劑鏟入底部并清除干凈,再用因出渣而加入的新熔劑表皮部分將上面清洗。 2.2.3出渣時(shí)將鍋底部分的殘?jiān)繌氐椎那謇? 2.2.4完成以上工作后,要用鍋蓋將鍋蓋好,以免進(jìn)入雜物影響再次使 用。符合了這四條,精煉鍋的處理工作就完成了。 2.3熔鎂過程: 第一類粗鎂的熔化: 2.3.1處理好精煉鍋后,將50公斤二號(hào)熔劑加入鍋中,待熔化后，直接加入粗鎂進(jìn)行熔化,在此過程中,要經(jīng)常攪拌加淬熔化,如有著火現(xiàn)象,及時(shí)用熔劑粉撒滅。如遇工作環(huán)境粉塵太大時(shí),要用鍋蓋將鍋蓋好,以免影響鎂液的品質(zhì),待鍋滿后準(zhǔn)備精煉。 2.3.2第二類粗鎂的熔化: 篩選出來的不好的粗鎂要放入指定的鍋內(nèi),加入適量的熔劑攪拌使之熔化,然后加入10公斤左右的螢石粉和適量的熔劑粉進(jìn)行精煉,攪拌20分鐘后,靜置20分鐘后,將鎂液全部勺入預(yù)備好的新鍋新熔劑中,重新精煉,在此過程中如有著火現(xiàn)象,要用熔劑粉滅火。 2.3.3總之,熔鎂過程中盡量避免著火現(xiàn)象。 2.4精煉過程: 第―鍋:待粗鎂熔化后,再加入外購(gòu)的鎂錠,完全熔化后:溫度達(dá)到 710度時(shí),加入（精煉熔劑:(螢石粉：熔劑粉=20：60：3的混合粉),一鍋使用螢石粉不超過5公斤,翻底轉(zhuǎn)邊攪拌20分鐘,使之完全充分的化學(xué)反應(yīng),然后在鎂液表面撒入適量的熔劑細(xì)粉開始靜置，使鎂液中的雜質(zhì)部分完全沉淀，同時(shí)關(guān)火降溫,待時(shí)間達(dá)到30分鐘后,開始澆鑄,澆鑄時(shí)使用硫磺粉滅火。 第二鍋:在第一鍋澆鑄過程中,剩下四分之一的鎂液停止鑄錠,再添加 入5-10公斤熔劑塊攪拌使之熔化后,苒加入粗鎂和外購(gòu)的鎂錠,完全∷熔化后,溫度達(dá)到750度時(shí),加入（精煉熔劑:螢石粉：熔劑粉=20：60:3的混合粉),一鍋使用螢石粉不超過5公斤,翻底轉(zhuǎn)邊攪拌2O分鐘,使之進(jìn)入完全充分的化學(xué)反應(yīng),然后在鎂液表面撒入適量的熔劑細(xì)粉開始靜置，使鎂液中的雜質(zhì)部分完全沉淀,同時(shí)關(guān)火降溫,待時(shí)間達(dá)到30分鐘后,開始澆鑄,澆鑄時(shí)使用硫磺粉滅火。在第二铞澆鑄過程是,剩下四分之一的鎂液所鑄的錠子為重熔鎂錠,應(yīng)另外堆放，下個(gè)班次時(shí)再田爐重熔,嚴(yán)禁將該重熔鎂錠混入成品。否則重罰200元/次。 2.5鎂錠的澆鑄: 2.5.1模具必須清理干凈。每班接班后必須進(jìn)行模具的打磨工作,將噴涂的過厚的滑石粉用砂紙打磨平滑,使模具干諍無污,棱角分明。 2.5.2澆鑄的濾槽要保持干凈,擺放規(guī)矩，澆鑄留下的鎂皮及時(shí)清除,避免因下一次澆鑄沖入鎂錠中。 2.5.3勺鎂開始澆鑄時(shí),鎂液表面的氧化了的鎂液要用刮板刮掉,嚴(yán)禁將氧化了的鎂液鑄入錠中。 2.5.4澆鑄滿后:用刮板輕輕刮去零面的部分,要求表面光滑,邊沿?zé)o毛刺。 2.5.5鎂錠要求表面光潔,無大的縮孔、無裂縫、無夾層、無底花。 2.5.6出渣豎持煉兩鍋一出渣的辦法,班班清鍋。出渣所曲的鎂珠歸入第二類粗鎂中進(jìn)行囂新精煉。所出的鎂渣內(nèi)不允許有鎂珠存在。 2.7其它事項(xiàng): 2.7.1堅(jiān)持高溫精煉,低溫出爐的原則，掌握好溫度,避免鍋內(nèi)與勺內(nèi)著火。 2.7.2車間衛(wèi)生班班清除,清除衛(wèi)生時(shí)鍋要加蓋,遇大風(fēng)天氣時(shí),鍋也要加蓋。 2.7.3模具堅(jiān)持倒一鍋噴一次的方法,保證鎂錠的質(zhì)量。 2.7.4各班要循規(guī)蹈矩,按部就班的工作，絕對(duì)不允許有章不循,否則 重罰。 酸洗打包工藝規(guī)程使用硫酸與包裝材料的標(biāo)準(zhǔn):硫酸濃度:98% 酸洗時(shí)硫酸和水的比例為1：10 酸洗用清水 包裝托盤、塑料編織袋根據(jù)顧客要求制作打包鋼帶規(guī)格為：0.9×32 ⑴分批次把鎂錠放入稀釋后的酸液糟中,液體以浸沒鎂錠為宜，鎂錠在液體中反應(yīng)3分鐘。 ⑵撈出放入清水糟,然后人工用手把每個(gè)鎂錠備個(gè)面擦一遍,再放入另一個(gè)清水糟中漂洗。 ⑶撈出后用干凈的毛巾迅速擦凈。 ⑷洗凈的鎂錠要在圃定的架上自然風(fēng)干。 ⑸對(duì)風(fēng)干后的鎂錠進(jìn)行檢驗(yàn).表面光亮,無酸洗殘跡,無蜂窩孔,無隙痕,無夾渣的鎂定為合格品。 ⑹合格品碼放整齊,過磅計(jì)量。 ⑺如發(fā)現(xiàn)鎂錠留有酸液殘跡,則應(yīng)重新酸洗,如發(fā)現(xiàn)有蜂窩孔和塊重不符合要求,退回精煉車間重新精煉,并分別進(jìn)行記錄。 打包操作要求: （1）鎂錠過磅計(jì)量后,進(jìn)行打包,以木托為底座,把鎂錠整齊平穩(wěn)的碼放。 （2）用專用的包裝塑料袋或編織袋進(jìn)行包裝。 （3）用鋼帶進(jìn)行捆扎，每托捆扎四條，上下捆扎距離要均勻，力度要堅(jiān)固。 （4）最后貼上商品標(biāo)簽,商標(biāo)位置在上面中下50mm的位置上,商標(biāo)規(guī)格為:280×200mm。商標(biāo)必須注明:品名、毛重、凈重、塊重、等級(jí)、收貨地址與客戶和本公司標(biāo)志和名稱。 （5）檢驗(yàn)員最后進(jìn)行檢驗(yàn),主要事頊:包裝質(zhì)量,商標(biāo)內(nèi)容和規(guī)范與否,然后登記入庫(kù)。
河南華冠環(huán)�？萍加邢薰�在國(guó)內(nèi)有50余條大大小小氧化鋅回轉(zhuǎn)窯生產(chǎn)線業(yè)績(jī)，處理量有50-1000噸每天產(chǎn)能，回轉(zhuǎn)窯規(guī)格從φ1.6---φ4.8米，長(zhǎng)度32米--68米的。在國(guó)內(nèi)安鋼、舞鋼、日照鋼鐵、唐山、邯鄲、成都、有大量成功案例，可技術(shù)轉(zhuǎn)讓，可出售設(shè)備，產(chǎn)品。 河南華冠環(huán)�？萍加邢薰�專業(yè)致力于資源再利用、氧化鋅行業(yè)，次氧化鋅行業(yè)、硫酸鋅、納米氧化鋅、飼料級(jí)氧化鋅生產(chǎn)的回轉(zhuǎn)窯運(yùn)轉(zhuǎn)率可提高10%以上，產(chǎn)量提高5%～10%，能耗降低20%左右，產(chǎn)能達(dá)到50-500t/d，更加節(jié)能環(huán)保。如有需求，可直接咨詢18637113703(微信同號(hào))，華冠環(huán)�？萍脊緸槟哒\(chéng)服務(wù)，隨時(shí)歡迎前來參觀!
專業(yè)售后服務(wù)！
|
