鉻鐵礦摻雜對壓裂支撐劑結構與性能的影響鉻鐵礦摻雜對壓裂支撐劑結構與性能的影響 第28卷 第9期 2013年9月 無 機 材 料 學 報. 28No. 9 Sep. , 2013of Inorganic Materials 文章編號: 1000-324X(2013)09-1019-06 DOI: 10.3724/SP.J.1077.2013.12689 鉻鐵礦摻雜對壓裂支撐劑結構與性能的影響 高 峰1,2, 吳堯鵬1,2, 劉 軍1,2, 何宏偉1,2, 康利濤1,2, 梁 偉1,2 (太原理工大學 1. 材料科學與工程學院; 2. 教育部新材料界面與工程重點實驗室; 太原 030024) 摘 要: 以低品位CLK6-62型鋁礬土為主要原料, 采用無壓煅燒技術制備了鉻鐵礦摻雜的鋁礬土基石油壓裂支撐劑, , 鉻鐵礦摻雜有效促進了鉻剛玉相和棒狀莫來石相的發育, , 鉻鐵礦添加量為2wt%時, 試樣燒結溫度可降低60 ℃(從1480 ℃到1420 ℃), 1.8%(未摻雜試樣: 5.1%), 具有較好的推廣前景。 關 鍵 詞: 鋁礬土; 鉻鐵礦; 石油壓裂支撐劑; 破碎率 中圖分類號: TQ174 文獻標識碼: A Feng1,2, WU Yao-Peng1,21,21,2, LIANG Wei1,2 030024, China): 2O3) wt%) on phase composition, microstructure and 2-2xCr2xO3,0＜x＜1＝ and optimized proppant sample with 2wt% chromite doped, sintered at 1420 ℃ for 2 h shows a breakage ratio of only 1.8% under the pressure of 69 MPa. Furthermore, 2 wt% chromite doping decreases the sintering temperature by 60 ℃ (from 1480 ℃ to 1420 ℃). This process enables the production of high-strength fracturing proppant from low-rank mineral materials and demonstrates a promising practical application. words: bauxite ; chromite; fracturing proppant; breakage ratio 壓裂支撐劑用于支撐油井中水力壓裂操作所形成的裂縫, 提供高滲透性原油流動通道, 從而最大限度地挖掘油井產能[1-3]。研究表明, 利用支撐劑增產技術可使單井平均年增產30%~50%, 所獲效益 為投入費用的3~7倍[4-7]。并且, 我國近年來石油新探明儲量的82%為低滲透儲藏, 存在儲層低孔、低滲、非均質等缺點, 必須實施支撐劑增產后才能開發利用[7]。 收稿日期: 2012-11-14; 收到修改稿日期: 2012-12-26 基金項目: 煤轉化國家重點實驗室開放基金(09-102); 全國博士后基金(2012M52060); 太原理工大學2012年校專項/青年 基金(2012L052) Key Laboratory of Coal Conversion(09-102); China Postdoctoral Science Foundation(2012M52060); Spe-cial/Youth Foundation of Taiyuan University of Technology (2012L052) 作者簡介: 高 峰(1965-), 男, 副教授. E-mail:sxgaof@http://www.wenkuxiazai.com 無 機 材 料 學 報 第28卷 目前, 國內壓裂支撐劑多通過無壓煅燒技術制備, 所采用主要原料為鋁礬土, 通過添加燒結助劑來調控試樣微觀形貌及抗壓性能, 所得試樣在69 MPa閉合壓力下破碎率一般在3%以上。例如, 馬雪等[8]以鋁礬土和粘土為主要原料, 通過摻入錳礦制備了69 MPa下最低破碎率為4.1%的支撐劑; 而丁書強[9]以高鐵鋁礬土為主要原料, 輔以錳粉、氧化鐵粉和粘結劑等助劑制備出69 MPa下破碎率為3.4%的高強度支撐劑試樣。而市場上現有產品中, 以美國Carbo公司生產的CARBOProp支撐劑系列產品最為典型, 其69 MPa

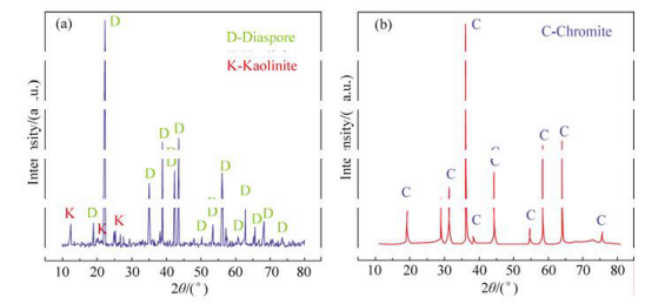

下破碎率在4.4%~6.3%之間[10]。 對鋁礬土生料進行預輕燒處理除去燒蝕組分(結合水、有機物及碳酸鹽等), 或采用高純化工原料(如工業氧化鋁)可以顯著提升試樣抗壓強度; 如高海利等[11]采用原料預輕燒處理工藝獲得了69 MPa下最低破碎率1.61%的支撐劑試樣; 而趙艷榮等[12]利用工業氧化鋁制備了86 MPa下破碎率＜2.5%的實驗試樣; Duenckel等[13]土(或粘土)燒結處理制備出體積密度3, 69 MPa下破碎率為2.9%的支撐劑樣品。耗。如何廉價高效地制備低破碎支撐劑(69 MPa下破碎率＜3%)術難題。 研究表明, , , 提高。因而氧化鋁陶瓷的機械強度, 例如在95瓷中加入適量 O3可使樣品磨損率降低15%[17]; 而9.5% ~ 12.5%的鉻摻雜可將高純剛玉磚的常溫耐壓強度由另一方面, 氧70~100 MPa提升到150 MPa以上[18]。 化鐵在高溫下形成液相組分, 可加速傳質過程促進試樣致密化, 降低煅燒溫度[19-21]。 本工作系統研究了鉻鐵礦添加劑對鋁礬土基石 油壓裂支撐劑物相、微結構和性能的影響, 并采用CLK6-62型鋁礬土成功制備了適用于深井作業的高強度支撐劑材料。 1實驗 1.1 (37 μm篩(44 μm篩1(a)所示XRD圖譜可知, (DK)鋁土AlOOH(標準卡片號: 和高嶺石Al4(OH)8(Si4O10)(標準。圖1(b)為所用鉻鐵礦的, 其結晶相為FeCr2O4(標準卡片號: 。原料化學組成如(表1)所示。 實驗儀器 R02型強力混合機, EX115型體積密度測試儀, SXL-1700型箱式電爐, SZX7型體視顯微鏡系統, WHY-300型壓力試驗機, D8-Advance型X射線衍射儀, JSM-6700F型場發射掃描電子顯微鏡。 圖1 原料鋁礬土和鉻鐵礦的XRD圖譜 1. 1 XRD patterns of the raw materials (a) bauxite and (b) chromite 表1 實驗原料的化學組成/wt% 1 Chemical composition of the raw materials /wt% materials Bauxite Chromite Al2O3 SiO2 Fe2O3 TiO2 CaO MgO Cr2O3 FeO Ignition loss 66.80 10.4 2.40 2.32 1.21 0.21 0.04 - 14.20 1.28 7.23 - .06 7.89 46.21 22.37 .31 0.23 第9期 高 峰, 等: 鉻鐵礦摻雜對壓裂支撐劑結構與性能的影響 1021 .3 實驗方法 本研究中支撐劑制備具體實驗步驟如下: 按配比稱取原料加入EIRICH-R02型混合機中機械混合8~10 min; 取原料質量10%~12%的水加入混合機中使配合料成球, 隨球坯逐漸增大, 篩取φ710~1000 μm的半成品球坯; 將之在105 ℃條件下烘干至水分<5wt% ; 然后5 ℃/min升溫到一定溫度后保溫2 h煅燒處理, 然后篩取φ425~850 μm的煅燒試樣保存?zhèn)溆谩＞幪?hào)為G0、G1、G2、G3、G4、G5的試樣分別表示試樣原料中鉻鐵礦所占質量百分比為0、1wt%、2wt%、3wt%、4wt%、5wt%。試樣性能按中國石油天然氣行業標準SY/T 5108-2006進行測試[22]。試樣制備流程圖如圖2所示。

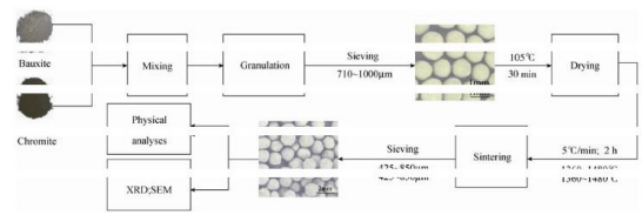

2結果分析與討論 2.1 鉻鐵礦摻量對支撐劑燒結溫度的影響 圖3給出了試樣體積密度-煅燒溫度的關系曲 線。由圖3可知, 試樣出現最大體積密度值的燒結溫度點隨鉻鐵礦添加量的增加而降低(燒結溫度: TG0= 1480 ℃> TG1 = 1450 ℃> TG2, TG3, TG4 = 1420 ℃>TG5 = 1390 ℃)。同時, 高摻雜試樣G4、G5經1480 ℃熱處理后球坯結塊嚴重(未能獲得相應體積密度數據), 表明鉻鐵礦促進樣品高溫下液相的生成, 從而降低了燒結溫度; 而結合鉻鐵礦成分分析認為, 液相的形成可能是由鉻鐵礦當中的鐵氧化物高溫熔融引起的[19-21]。 從圖3還可以發現, 除試樣G0外, 摻雜試樣的程, ; 以及燒結過程顆粒, , 內包氣孔氣 圖2 實驗流程圖 圖3 支撐劑體積密度與煅燒溫度的關系 . 3 Variation of bulk density with the sintering temperature
無 機 材 料 學 報 第28卷 圖4 支撐劑在69 MPa條件下破碎率與煅燒溫度的關系 Fig. 4 Variation of breakage ratio with sintering temperature at 69 MPa

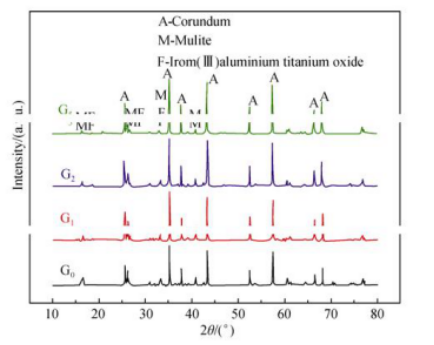

圖5 XRD圖譜 FIG. 5 壓增大造成體積膨脹, 從而引起體積密度降低。 圖4為各試樣在69 MPa閉合壓力下的破碎率與煅燒溫度的關系。圖中摻雜試樣破碎率隨著煅燒溫度升高出現先降后升的變化趨勢, 這一趨勢與試樣體積密度的變化趨勢相反。進一步對比未摻雜與摻雜試樣發現, 最低值及出現最低破碎率的溫度點(應的溫度點: TG0=1480 ℃> TG1=1450 ℃> G2, TG4 = 1420 ℃>TG5=1390 ℃)度點相同, 密化程度密切相關: 度低、玻璃相含量少, ; 溫度、1420 ℃處理的G2(比未摻雜試樣降低64.7%(5.1%), 的破碎率指標(3%~6%)[8-10]。 玉, 生如下固溶反應: )Al2O3xCr2xO3(0<x<1), 以上文獻[13-16], SEM照片。由圖6(a)~(c): 1360 ℃處G2試樣(圖6(a))斷口粗糙, 表明斷裂沿粒界進行, 此樣品69 MPa下破碎率高達8.9%; 當煅燒溫度為1420 ℃時(圖6(b)), 試樣中出現大量交錯棒狀晶, 破碎率驟降至1.8%。若將煅燒溫度進一步提升至1480 ℃, 則試樣中粒子尺寸明顯增大, 同時試樣的體積密度明顯降低(圖3), 表明試樣出現了過燒現象, 該試樣的破碎率增高到4.4%。進一步對比相同處理溫度下的未摻雜和摻雜試樣(圖6(c),(d))可知, 加入鉻鐵礦的試樣中棒狀晶密度明顯大于未摻雜樣品。對G2樣品的微區能譜分析表明, 鉻元素主要分布在顆粒狀粒子區域(含量6at%~8at%), 而棒狀粒子區域基本不含鉻, 因而可以斷定顆粒狀粒子為鉻剛玉相, 棒狀粒子為莫來石相。棒狀莫來石生成的必要條件是燒成時存在適量的液相組份和Al2O3/SiO2比[25]。本實驗所采用鋁礬土為D-K型, 高嶺石在980~1200 ℃時分解為一次莫來石與SiO2[26](反應方程式: 3(Al2O3·2SiO2)→3Al2O3·2SiO2 4SiO2); 當溫度高于1100 ℃時, 脫羥水鋁石開始轉化形成剛玉相[27]。FeO-SiO2系共晶體的融化溫度為1170 ℃[28-29], 鉻鐵礦的加入促進了液相在較低溫度下形成。隨著溫度的升高, 液相粘度降低, 生成的液相與剛玉相接觸后會從表面溶解α-Al2O3, 在接觸面上形成適合 2.2 鉻鐵礦摻雜增強機理初探 圖5為典型試樣經最佳煅燒溫度處理后的XRD圖譜, 分析發現所有試樣中物相組成基本相同(主晶相: 剛玉相; 次晶相: 莫來相; 微晶相: 鐵鋁鈦氧化物相)。而試樣中剛玉相的三強峰隨著鉻鐵礦添加量增加而向低角度偏移(211)峰: 37.82°→37.76°→37.74°→37.68°, (210)峰: 43.38°→43.34°→43.32°→43.24°, (321)峰: 57.50°→57.46°→57.42°→57.34°), nm) 表明鉻鐵礦中的半徑較大的鉻離子(Cr3 : 0.069 取代了剛玉相中半徑較小的鋁離子(Al3 : 0.053 nm) 形成了晶胞參數更大的鉻剛玉相。文獻研究表明, 氧化鉻在1100 ℃時開始向剛玉相中固溶形成鉻剛 第9期
高 峰, 等: 鉻鐵礦摻雜對壓裂支撐劑結構與性能的影響 1023 圖6 2. 6 (a) 1360 ℃,G2; (b) 1420 ℃, G2; (c) 1480 ℃, G5 莫來石形成的Al2O3/SiO2比, 面上析出棒狀二次莫來石晶體[30]。圖6(e)量G5試樣的斷口SEM照片, 到棒狀和顆粒狀顆粒結構, 較大量的圓形內包氣孔, 燒現象, 展, 試樣破碎率為6.2%, 的鉻剛玉相; 2), 結制度, 便可以形成適量玻璃相粘結的、棒狀晶增強的高強度復合體, 充分發揮各組分的優勢, 共同抵抗荷載作用下的變形和破壞。 .83 g/cm3, 69MPa閉合壓力1.8%的燒結試樣, 比未摻雜試樣最64.7%, 且煅燒溫度降低了60 ℃。 : [1] Lee D S, Elsworth D, Yasuhara, et al. Experiment and modeling to the effects of proppant-pack diagenesis on fracture treat-ments. Journal of Petroleum Science and Engineering, 2010, 74(1/2): 67-76. [2] Wen Q Z, Zhang S,Wang L, et al. The effect of proppant embed-ment upon the long-term conductivity of fractures. Journal of Pe-troleum Science and Engineering, 2007, 55(3/4): 221-227. [3] Hammond P S. Setting and slumping in a Newtonian slurry, and for proppant placement. Chemical Engineering Sci-ence , 1995, 50(20): 3247-3260. [4] Rickards A R, Brannon H D, Wood W D, et al. High Strength, Ul-tra-lightweight Proppant Lends New Dimensions to Hydraulic Fracturing Applications. Society of Petroleum Engineers, 2003: 1-4. [5] Qi Z L ,Jiao G Y. Method to predict Proppant Flowback in Frac-tured Gas Well. Procedia Environmental Sciences 2011: 325-332. [6] WANG Cheng-Wang, MA Hong-Xing, LU Hong-Jun. Results for ceramic proppant application in xifeng oilfield. Well Testing, 2005, 14(6): 31-33. [7] LIU Yan-Yan, LIU Da-Wei, LIU Yong-Liang, et al. Study pro-gresses of hydraulic fracturing technology. Drilling Fluid and Completion Fluid, 2010, 28(3): 75-78. [8] MA Xue, YAO Xiao. Preparation and mechanisms of light-weight strength ceramisite proppant. Journal of Ceramics, 2008, 29(2): 91-95. 結論 以低品位CLK6-62型鋁礬土為主要原料, 鉻鐵礦為燒結助劑制備出適用于深井作業的壓裂支撐劑材料。研究表明, 加入鉻鐵礦可以促進高強度鉻剛玉相形成及交錯莫來石棒狀晶的發育, 從而共同抵抗荷載作用下的變形和破壞。試樣中添加鉻鐵礦有利于降低燒結溫度。燒結試樣體積密度最大時, 破碎率最低。在煅燒溫度為1420 ℃, 鉻鐵礦添加量為2wt% 無 機 材 料 學 報 第28卷 [9] 丁書強. 一種高密度高強度油氣井壓裂支撐劑及其制備方法. 中國: 102061159, 2011.05.18. [10] Palamara Thomas C, Wilson Brett Allen. Methods for Producing Particles from a Slurry of an Alumina-containing Raw Material. US 2006/0219600 Al, 2006.10.05. [11] GAO Hai-Li, YOU Tian-Cai, WU Hong-Xiang, et al. The devel-opment of high-strength oil hydraulic fraturing. Ceramics, 2006 (10): 43-46. [12] ZHAO Yan-Rong, WU BO-Lin, WU Ting-Ting. The development high-alumina ceramic proppants. China Ceramics, 2010, 46(2): 46-49. [13] Duenckel Robert, Edmunds Mark, Eldred Benjamin, et al. Sintered Pellets. USA: US 20100126728Al.2010.05.27. [14] Han S C, Yoon D Y, Brun M K. Migration of grain boundaries in induced by chromia addition. Acta Metall. Mater., 1995, 43(3): 977-984. [15] Marcin C, Katarzyna P. Processing, microstructure and mechanical of Al2O3-Cr nanocomposites. Journal of European Ce-ramic Society, 2007, 27(2/3): 1273-1279. [16] Hirata T, Akiyama K, Yamamoto h, et al. Sintering behavior of O3-Al2O3 ceramics. Journal of the European Ceramic Society, 2000, 20(2): 195-199. [17] tance of the 95 chromium alumina ceramics. 37-40. [18] WU Ai-Jun, Wang Hong-Xia, LI Huan-Niu, plication of chrome-corundum brick. 165-166. [19] T2O10(5): [20] 2O3. of Materials Science Letters, 1999, 18(14): 1115-1117. [21] Tartaj J, Messing G L. Effect of the addition of Fe2O3 on the Mi-crostructural development of boehmite-derived alumina. Journal of Materials Science Letters, 1997, 16(2): 168-170. [22] 中華人民共和國石油天然氣行業標準SY/T 5108-2006. 壓裂支 撐劑性能及測試推薦方法. [23] LI Zhi-Gang, YE Fang-Bao. Effects of chrome oxide on phase ,microstructure and strength of zero cement corundum castables. Bulletin of the Chinese Ceramic Society, 2008, 27(1): 147-150. [24] Partyka Janusz J. Wear resistance of crystals of corundum doped Cr2O3, TiO2, and CoO. Journal of the European Ceramic So-ciety, 1997, -1612. [25] ANG Zheng-Fang, et al. Fabrication , 26(2): 1-7. [26] et al. (15): 502-505. , . 陶瓷工藝學. 北京: 中國輕工業 -73. Refractories, 1996, (2): 56-58. [29]et al. Influence of of Inorganic 2007, 22(3): 423-426. in reaction sintering of Al2O3/SiO2 containing mixed powders. Journal of Ceramics, 2002, 23(3): 149-155.
